河北烟气量140000的余热锅炉参数和烟气改造
2021-11-03
1、余热锅炉烟气参数
| 名称 | 余热锅炉 | 单位 | 备注 |
| 烟气量 | 140000 | Nm3/h | |
| 烟气温度 | 499 | ℃ | |
| 烟尘 | 6 | mg/Nm3 | |
| NOX | 600 | mg/Nm3 | 干基，，，，，15%O2，，，，，以NO2计 |
| SO2 | 50 | mg/Nm3 | 干基，，，，，15%O2 |
| 烟气成分N2 | 74.17 | % | |
| 烟气成分O2 | 14.34 | % | |
| 烟气成分CO2 | 2.51 | % | |
| 烟气成分H20 | 8.1 | % | |
| 烟气成分AR | 0.88 | % |

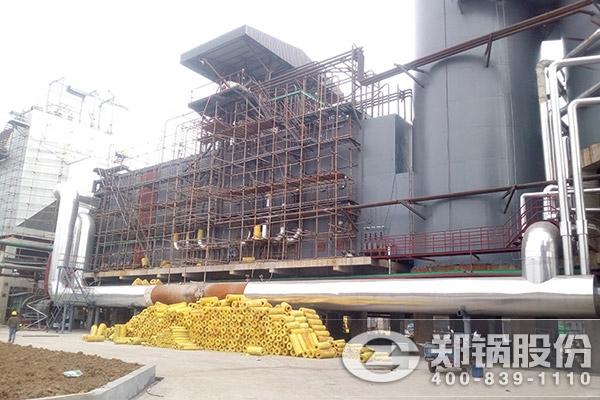

郑州锅炉厂余热锅炉项目图
2、余热锅炉改造烟气流程如下
- 余热锅炉入口处(499度)进行改造，，，，，开设脱硝接口，，，，，将锅炉与脱硝原烟道相连，，，，，锅炉内部用隔板将烟气隔断，，，，，隔板前开设脱硝原烟道接口;
- 脱硝原烟道中段增设蒸发器，，，，，蒸发器尺寸约长3500X宽2300X高4000(尺寸如能更紧凑为佳)
- 蒸发器将烟气温度由499度降为380度左右;
- 烟气经脱硝反应器3层催化剂(初装2层，，，，，预留一层)脱硝，，，，，NOX达到环保要求后，，，，，从净烟道排出;
- 初步规划见附图;
- 增加蒸发器的汽水管路属本次采购范围，，，，，汽水管路等和原锅炉系统相连;
- 增加的蒸发器部分施工及相关管路的改造施工属本次采购范围;
- 供货方保证所增加蒸发器的性能，，，，，并核算原锅炉热力性能，，，，，保证本次改造不对原有锅炉供汽等产生不利影响，，，，，且保证锅炉性能;
- 新增蒸发器之后，，，，，锅炉热水器部分烟气温度降低，，，，，核算热水器不需再改造即可满足运行要求;
- 新增蒸发器的保温油漆部分不在本次采购范围;
- 蒸发器下部支撑、基础等不在本次采购范围;
- 相关仪表等不在本次采购范围;
- 制造周期尽可能缩短;
