玻璃窑余热锅炉尾部受热面低温腐蚀原因分析

2021-09-16

我国是世界上玻璃需求最大的国家，，，，，，，，玻璃行业是一个高耗能行业，，，，，，，，燃料在玻璃熔化过程中释放的热量约有40%被烟气带走，，，，，，，，造成严重污染和能量损失。。。。。。。余热利用对玻璃生产企业产生了相当可观的经济效益，，，，，，，，对节能减排也做出了积极的贡献。。。。。。。从2007年9月，，，，，，，，国内玻璃行业首条玻璃窑烟气余热发电项目并网发电至今，，，，，，，，玻璃窑余热发电的相关技术已经日趋成熟，，，，，，，，但低温受热面腐蚀时有发生，，，，，，，，由于发展缓慢，，，，，，，，往往不易引起觉察;一旦出现余热锅炉爆管事故，，，，，，，，将为余热电站造成巨大经济损失。。。。。。。

余热锅炉低温腐蚀原因

1、烟气成分浮法玻璃窑池的熔化温度约1500~C，，，，，，，，玻璃熔化所需的热量来自燃料燃烧所释放化学反应热。。。。。。。目前我国玻璃行业所使用的燃料主要分为固体燃料、气体燃料和液体燃料三大类。。。。。。。其中液体燃料主要有：重油，，，，，，，，筑路油等;气体燃料主要有：天然气、发生炉煤气、煤层气等;固体燃料主要有：石油焦粉。。。。。。。玻璃生产企业为了降低生产成本，，，，，，，，提高产品竞争力;选择原料时通常要考虑燃料的供应价格，，，，，，，，长期供应的保障性。。。。。。。因此，，，，，，，，玻璃熔窑存在燃用单种燃料和多种燃料组合的情形。。。。。。。不同的燃料将导致不同烟气量、烟气温度、烟气成分、粉尘特性。。。。。。。玻璃熔窑典型烟气成分见表1。。。。。。。


表1玻璃窑排气的典型烟气成分

2、低温腐蚀原理

低温腐蚀的形成：玻璃熔窑熔化时燃料及玻璃原料中的硫燃烧会生成二氧化硫(s+0：=SO)，，，，，，，，少量二氧化硫在催化剂的作用下会进一步被氧化生成三氧化硫(2so+0=2S0，，，，，，，，)，，，，，，，，三氧化硫再与烟气中的水蒸汽结合形成硫酸蒸汽(SO+H0：HSO)。。。。。。。所谓酸露点就是烟气中硫酸蒸汽的凝结温度，，，，，，，，与烟气中的SO，，，，，，，，浓度直接相关，，，，，，，，根据道尔顿分压定律，，，，，，，，酸露点温度等于烟气中硫酸蒸汽的分压力所对应的饱和温度。。。。。。。烟气中水蒸汽含量为10%～15%时，，，，，，，，纯水蒸汽的露点仅为45～54℃，，，，，，，，而硫酸蒸汽的凝结温度比水高很多，，，，，，，，因此烟气中只要含有少量的硫酸蒸汽，，，，，，，，露点温度就显著升高。。。。。。。当水蒸汽分压力为10%的烟气中硫酸蒸汽含量为5～50ppm时，，，，，，，，余热锅炉烟气的硫酸露点温度升高为129～149℃。。。。。。。由于省煤器和低压蒸发器中介质温度较低，，，，，，，，若管壁温度低于硫酸露点温度，，，，，，，，硫酸蒸汽就会凝结在受热面上，，，，，，，，发生氧化反应生成FeSO，，，，，，，，FeSO继续吸收烟气中水分，，，，，，，，最后形成腐蚀层脱离管壁;长此以往，，，，，，，，会使锅炉产生爆管事故，，，，，，，，影响电站正常运行。。。。。。。

3、烟气酸露点计算

由于烟气酸露点受到诸多因素(燃烧温度，，，，，，，，燃料含硫量，，，，，，，，玻璃原料含硫量，，，，，，，，排烟的含灰量，，，，，，，，含水量以及过量空气系数等)的影响，，，，，，，，很难从理论上推导出精确的通用公式。。。。。。。国内外各研究机构根据各自经验推导出了不同的公式。。。。。。。主要有前苏联1973年《锅炉机组热力计标准方法》经验公式、穆勒曲线、Halstead曲线、A.G.Okkes公式、Haase&Borgmann估算公式及H.A.Bapahoba公式等。。。。。。。

由于浮法玻璃熔炉烟气余热锅炉与玻璃生产线同步施工同步投产，，，，，，，，烟气量及成分是根据燃料组分计算得到，，，，，，，，过量空气受窑炉施工质量的影响，，，，，，，，飞灰浓度按照经验值估算。。。。。。。如果采用前苏联1973年《锅炉机组热力计标准方法》经验公式等可能会引起不小主观误差。。。。。。。本文建议采用H.A.Bapahoba公式进行计算。。。。。。。

tld=186+201g~bH20+261g6SO3

式中φH20、φSO3，，，，，，，，分别代表烟气中水蒸气和SO3的体积百分含量。。。。。。。烟气中的SO2：，，，，，，，，有0.25%～5%会进一步转变成SO3。。。。。。。随着烟气的流动，，，，，，，，当烟温小于200℃时，，，，，，，，烟气中的SO3有99%和水蒸气结合生成H2SO4蒸汽。。。。。。。SO3浓度、水蒸气含量和H2SO4蒸汽浓度是影响酸露点的主要因素。。。。。。。由上面公式计算结果见表2。。。。。。。

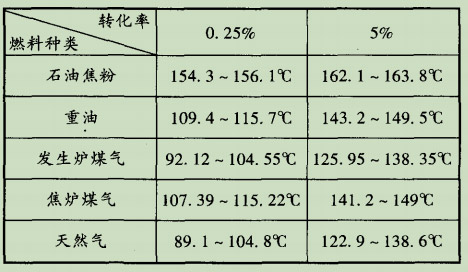

表2玻璃窑排气的酸露点

由表2可见，，，，，，，，采用不同燃料，，，，，，，，在不同含硫率及转化率下，，，，，，，，烟气的算露点存在很大差别，，，，，，，，而试验表明，，，，，，，，排烟温度每升高15～20℃，，，，，，，，锅炉热效率会降低约l%，，，，，，，，为了避免低温受热面出现腐蚀同时兼顾余热电站的经济性和环保性，，，，，，，，余热电站投产后对烟气成分标定是非常有必要。。。。。。。

上一篇：干货！�。。。。。。∪绾谓锌蒲У墓⌒�？？？？？？？(下)

返回列表

下一篇：600t/d垃圾焚烧余热锅炉价格多少钱？？？？？？？

专题报道

专利余热锅炉设备全解析: DUOBAO多宝在余热回收领域深耕三十余载，，，，，，，，具有核心的技术竞争力，，，，，，，，仅余热锅炉系列就拥有三十余项国家授权专利，，，，，，，，是国内余热锅炉行业首家三废余热锅炉、碳素余热锅炉等炉型市场占有率达到70%以上的技术垄断型企业。。。。。。。

DUOBAO多宝蒸汽锅炉专题: DUOBAO多宝蒸汽锅炉——以科技赋能匠心之作。。。。。。。DUOBAO多宝致力于工业锅炉、电站锅炉的研发、生产。。。。。。。旗下工业蒸汽锅炉系列产品包括生物质蒸汽锅炉、燃气蒸汽锅炉、燃油蒸汽锅炉、燃煤蒸汽锅炉、余热回收蒸汽锅炉等产品，，，，，，，，提供额定蒸发量2-410吨的蒸汽锅炉产品，，，，，，，，型号参数多样，，，，，，，，欢迎直接在线咨询详情！

DUOBAO多宝热水锅炉专题: DUOBAO多宝热水锅炉——打造清洁供热新模式。。。。。。。DUOBAO多宝股份是中西部知名的供暖热水锅炉和工业热水锅炉生产厂家。。。。。。。旗下热水锅炉系列包括生物质热水锅炉、燃煤热水锅炉以及燃油燃气热水锅炉等产品，，，，，，，，可提供额定热功率1.4MW-168MW的热水锅炉产品，，，，，，，，型号参数多样，，，，，，，，欢迎直接在线咨询详情！

DUOBAO多宝

DUOBAO多宝百科

玻璃窑余热锅炉尾部受热面低温腐蚀原因分析

相关产品

相关资讯

专题报道

郑锅股份

DUOBAO多宝

DUOBAO多宝百科

玻璃窑余热锅炉尾部受热面低温腐蚀原因分析

相关产品

相关资讯

专题报道

郑 锅 股 份

郑锅股份
